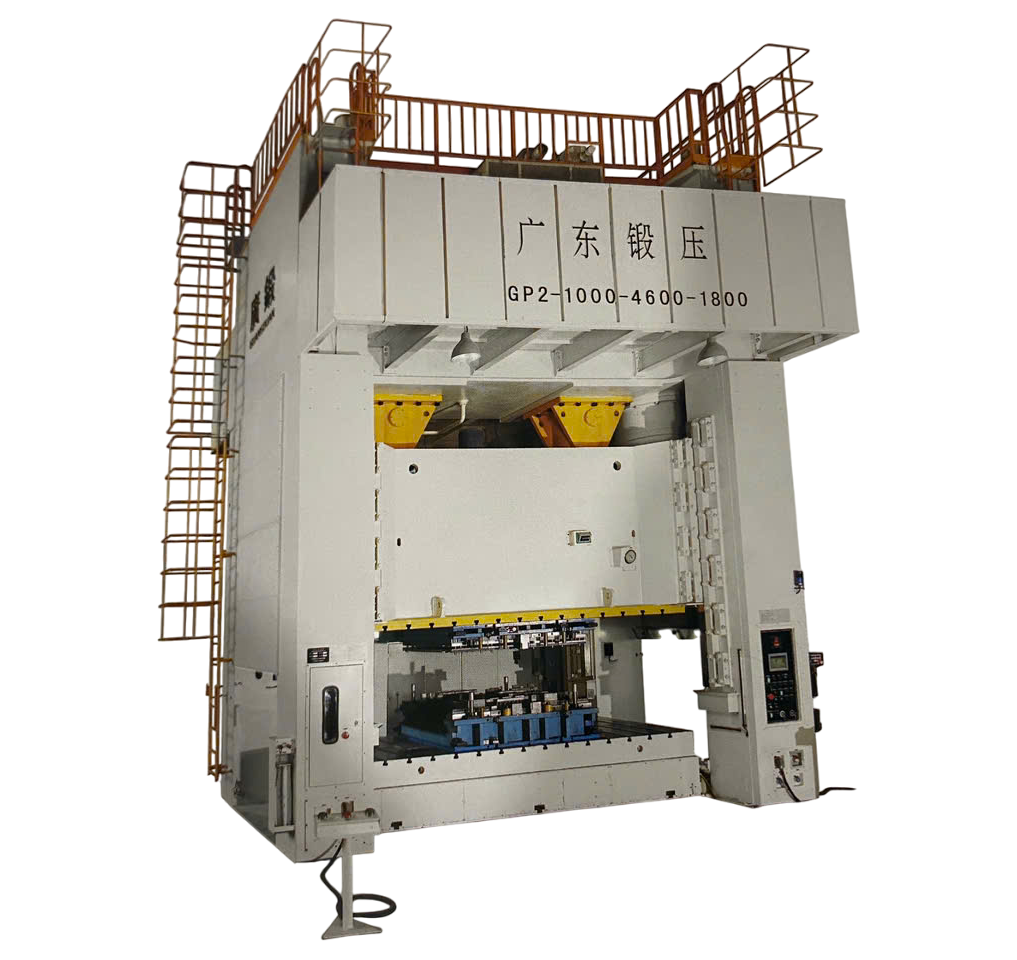

Máy Dập Cơ Khí Chính Xác GP2 Tác Động Đơn Hai Điểm GUANGDUAN

Giới thiệu máy dập cơ khí chính xác GP2 hai điểm

Máy dập cơ khí GP2 của Guangduan là dòng máy dập tác động đơn hai điểm, được thiết kế để đáp ứng nhu cầu sản xuất kim loại tấm cần độ chính xác, độ bền và hiệu suất cao. Với kết cấu cứng vững và công nghệ truyền động tiên tiến, GP2 là lựa chọn lý tưởng cho các nhà máy cơ khí hiện đại.

Tính năng nổi bật của máy dập GP2

• Thân máy cứng vững: Gia công từ thép tấm, hàn chắc chắn và ủ nhiệt giúp tăng độ ổn định và độ cứng tổng thể.

• Thay khuôn nhanh chóng: Bàn làm việc di động cùng hệ thống kẹp khuôn hiện đại giúp rút ngắn thời gian chuyển đổi khuôn.

• Dẫn hướng đầu máy chính xác: Slide sử dụng hệ thống dẫn hướng tám mặt dạng dài, đảm bảo chuyển động ổn định và chất lượng sản phẩm cao.

• Tự động hóa thông minh: Tích hợp PLC giúp điều chỉnh tự động các thông số như áp suất khí, chiều cao khuôn, hành trình đệm khí.

• Truyền động năm trục tiên tiến: Thiết kế đối xứng giúp triệt tiêu lực quán tính và lực ngang, tăng độ chính xác và tuổi thọ máy.

• Đệm khí tải trọng lớn: Dùng khí nén tinh khiết, xử lý tốt các tác vụ dập phức tạp, giảm va đập và tiếng ồn.

• Bôi trơn tự động thông minh: Hệ thống tuần hoàn bằng dầu loãng, giám sát toàn diện (áp suất, lưu lượng, nhiệt độ, tắc nghẽn), giúp máy hoạt động ổn định lâu dài.

• Khả năng mở rộng vượt trội: Dễ dàng tích hợp các thiết bị cấp phôi và xả cuộn – duỗi thẳng để tạo dây chuyền dập tự động hóa toàn diện.

Bảng thông số GP2

Tính Năng Khác

Cấu tạo truyền động chính – Tối ưu công suất và độ chính xác

Máy dập GP2 sử dụng kết cấu truyền động năm trục đối xứng, triệt tiêu lực ngang và lực quán tính để đảm bảo chuyển động chính xác, ổn định:

• Giảm tốc hai cấp:

  • Cấp tốc độ cao sử dụng bánh răng xương cá.
  • Cấp tốc độ thấp sử dụng bánh răng thẳng.

• Chất liệu cao cấp:

  • Bánh răng nhỏ làm từ thép hợp kim chịu lực.
  • Bánh răng lớn bằng thép NO.45, đã qua xử lý nhiệt.

• Bôi trơn bằng dầu loãng:

  • Cưỡng bức tuần hoàn giúp giảm ma sát, giảm ồn, tăng độ bền và độ tin cậy

Đặc điểm kỹ thuật của hệ thống đệm khí

• Kết cấu nắp đỉnh đơn, sử dụng khí nén tinh khiết.
• Gồm 2 xi lanh chính, 1 bộ giảm chấn thủy lực, thiết bị điều chỉnh hành trình, và tùy chọn xi lanh hãm trễ cho các quy trình dập đặc biệt.
• Tối ưu hiệu suất với thanh đẩy tiêu chuẩn cho nhiều loại khuôn, tránh thay thế thường xuyên.
• Giảm chấn cuối hành trình giúp giảm va đập và tiếng ồn khi hoạt động.
• Bôi trơn cưỡng bức bằng dầu loãng, đảm bảo hoạt động ổn định ngay cả khi vận hành dưới tải trọng lớn và liên tục.

Bảng Chọn Model

							GP2-400		GP2-500		GP2-630			GP2-800		GP2-1000		GP2-1250		GP2-1600
Nominal Capacity						kN	4000		5000		6300			8000		10000		12500		16000
Rating Point A.B.D.C. (Above bottom dead center)						mm	13		13		13			13		13		13		13
Stroke length						mm	400		600	800	500	600	800	550	800	650	600	550	700	600
Strokes per minute		continuous				SPM	12-25	15-28	15-25	10-20	15-25	15-25	15-25	10-18	10-20	10-18	15-28	12-22	10-16	11-18
		interrupted				SPM	15	15	11	10	12	10	10	11	9	10	9	9	8	9
Slide Bolster area		LR				mm	3000	3450	3800	4000	3600	3800	4000	4500	4000	4500	6000	5000	6000	5500
		FB				mm	1400	1600	1800	2000	1500	2000	2000	2000	1800	1800	1700	1800	1800	1800
Max. die height						mm	800	1000	1200	1200	900	1200	1200	1200	1200	1000	1000	1200	1300	1300
Slide adjustment						mm	200	500	600	600	300	600	600	400	400	550	400	550	600	600
Max. Weight of upper mold						ton	5	8	10	15	10	12	15	15	20	20	25	20	25	20
Upper mold clamps(Option: manual / auto)						kN	60KN×10		60KN×10		80KN×10			80KN×20		100KN×12		100KN×12		100KN×12

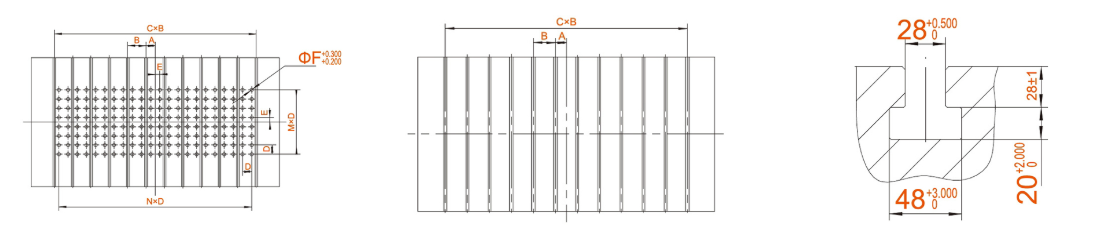

Movable bolster	Direction / Quantity (Option: Fixed bolster)						Structural form of the work table: backward and forward movement leftward and rightward movement and number, all of which are selected by the customer
	Bolster area				LR	mm	3000	3450	3800	4000	3600	3800	4000	4500	4000	4500	6000	5000	6000	5500
					FB	mm	1400	1600	1400	1600	1500	2000	2000	2000	1800	1800	1700	1800	1800	1800
	Height of Bolster					mm	700		700		700			750		750		750		750
	Bearing capacity of Bolster area					ton	10	16	20	40	20	25	40	30	40	40	50	40	50	40
	Moving speed			Customized		m/min	1.5-12		1.5-12		1.5-12			15.-12		1.5-12		1.5-12		1.5-12
	Pin lifting capacity					kN	15		15		15			15		15		15		15
	Pin lifting stroke length					mm	160		160		160			160		160		160		160
Air cushion	Type		Customized				Single apical cap/having the latching(having the latching function or not selected by the customer)
	Capacity					kN	450		600		1000			1500		1500		2000		3000
	Stroke length					mm	0-200 (Adjustable)		0-200 (Adjustable)		0-250 (Adjustable)			0-250 (Adjustable)		0-250 (Adjustable)		0-250 (Adjustable)		0-30 (Adjustable)
Machine height above ground						mm	6500	6800	7100	8850	8100	8400	8925	8800	9100	9550	9800	9550	9800	9800
Machine dimensions			LR			mm	4850	6540	6900	7000	6255	7550	7000	8250	7550	8250	9250	8300	9300	8800
			FB			mm	3100	3500	4900	5500	4430	5100	5500	5260	5260	5700	5600	5500	5500	5500
Motor power						kW	45		55	75	90	110	90	110	132	132	160	160	200	200
Motor for slide adjustment						kW	3		5.5	4	5.5	7.5	7.5	7.5		11		11		18.5
Press height beyond ground						mm	4500		4500		5000			6000		6000		6000		6000
Pit depth						ton	90	100	145	150	165	170	175	260	240	310	350	350	400	430
Air pressure used						MPa	0.6
