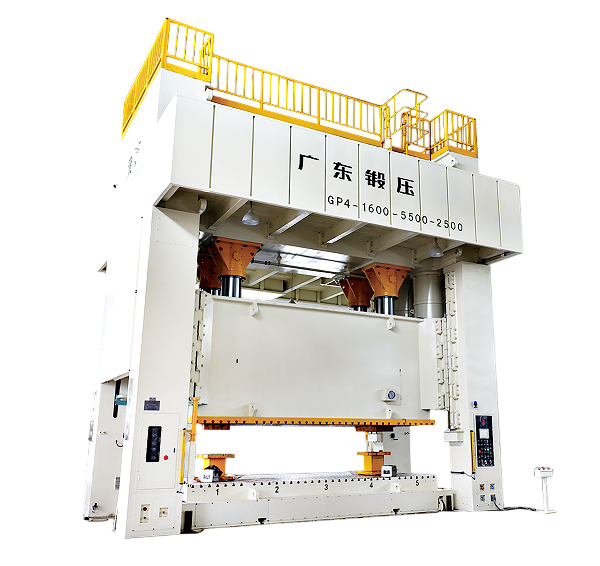

Máy Dập Cơ Khí Chính Xác GP4 Tác Động Đơn Bốn Điểm GUANGDUAN

Giới thiệu máy dập cơ khí chính xác GP4 điểm điểm

Máy dập cơ khí GP4 của Guangduan là dòng máy dập tác động đơn bốn điểm, được thiết kế để đáp ứng nhu cầu sản xuất kim loại tấm cần độ chính xác, độ bền và hiệu suất cao. Với kết cấu cứng vững và công nghệ truyền động tiên tiến, GP4 là lựa chọn lý tưởng cho các nhà máy cơ khí hiện đại.

Tính năng nổi bật của máy dập GP4

• Thân máy cứng vững: Gia công từ thép tấm, hàn chắc chắn và ủ nhiệt giúp tăng độ ổn định và độ cứng tổng thể.

• Thay khuôn nhanh chóng: Bàn làm việc di động cùng hệ thống kẹp khuôn hiện đại giúp rút ngắn thời gian chuyển đổi khuôn.

• Dẫn hướng đầu máy chính xác: Slide sử dụng hệ thống dẫn hướng tám mặt dạng dài, đảm bảo chuyển động ổn định và chất lượng sản phẩm cao.

• Tự động hóa thông minh: Tích hợp PLC giúp điều chỉnh tự động các thông số như áp suất khí, chiều cao khuôn, hành trình đệm khí.

• Truyền động năm trục tiên tiến: Thiết kế đối xứng giúp triệt tiêu lực quán tính và lực ngang, tăng độ chính xác và tuổi thọ máy.

• Đệm khí tải trọng lớn: Dùng khí nén tinh khiết, xử lý tốt các tác vụ dập phức tạp, giảm va đập và tiếng ồn.

• Bôi trơn tự động thông minh: Hệ thống tuần hoàn bằng dầu loãng, giám sát toàn diện (áp suất, lưu lượng, nhiệt độ, tắc nghẽn), giúp máy hoạt động ổn định lâu dài.

• Khả năng mở rộng vượt trội: Dễ dàng tích hợp các thiết bị cấp phôi và xả cuộn – duỗi thẳng để tạo dây chuyền dập tự động hóa toàn diện.

Bảng thông số GP4

Tính Năng Khác

Cấu tạo truyền động chính – Tối ưu công suất và độ chính xác

Máy dập GP4 sử dụng kết cấu truyền động năm trục đối xứng, triệt tiêu lực ngang và lực quán tính để đảm bảo chuyển động chính xác, ổn định:

• Giảm tốc hai cấp:

  • Cấp tốc độ cao sử dụng bánh răng xương cá.
  • Cấp tốc độ thấp sử dụng bánh răng thẳng.

• Chất liệu cao cấp:

  • Bánh răng nhỏ làm từ thép hợp kim chịu lực.
  • Bánh răng lớn bằng thép NO.45, đã qua xử lý nhiệt.

• Bôi trơn bằng dầu loãng:

  • Cưỡng bức tuần hoàn giúp giảm ma sát, giảm ồn, tăng độ bền và độ tin cậy

Đặc điểm kỹ thuật của hệ thống đệm khí

• Kết cấu nắp đỉnh đơn, sử dụng khí nén tinh khiết.
• Gồm 2 xi lanh chính, 1 bộ giảm chấn thủy lực, thiết bị điều chỉnh hành trình, và tùy chọn xi lanh hãm trễ cho các quy trình dập đặc biệt.
• Tối ưu hiệu suất với thanh đẩy tiêu chuẩn cho nhiều loại khuôn, tránh thay thế thường xuyên.
• Giảm chấn cuối hành trình giúp giảm va đập và tiếng ồn khi hoạt động.
• Bôi trơn cưỡng bức bằng dầu loãng, đảm bảo hoạt động ổn định ngay cả khi vận hành dưới tải trọng lớn và liên tục.

Bảng Chọn Model

Technical specifications						GP4-630	GP4-800	GP4-1000	GP4-1000	GP4-1250	GP4-1600	GP4-2000
Nominal Capacity					kN	6300	8000	10000	10000	12500	16000	20000
Rating Point A.B.D.C. (Above bottom dead center)					mm	13	13	13	13	13	13	13
Stroke length					mm	600	700	800	1000	800	1000	800
Strokes per minute		continuous			SPM	12-18	10-18	10-16	10-16	10-16	10-16	9-15
		interrupted			SPM	12	10	10	10	10	10	8
Slide area		LR			mm	4000	4000	4000	4200	5500	4600	5500
		FB			mm	2000	2200	2200	2200	2500	2500	2500
Max. die height					mm	1200	1300	1300	1400	1400	1400	1500
Slide adjustment					mm	600	600	650	700	750	700	700
Max. Weight of upper mold					ton	15	18	20	25	25	25	25
Upper mold clamps (Option: manual / auto)					kN	80KN×10	80KN×10	100KN×10	80KN×20	100KN×12	100KN×12	100KN×16
Upper mold clamps (Option: manual / auto)	Direction / Quantity (Option: Fixed bolster)					Structural form of the work table: backward and forward movement leftward and rightward movement and number, all of which are selected by the customer
	Bolster area			LR	mm	4000	4000	4000	4200	6000	5200	5500
				FB	mm	2000	2000	2200	2000	2500	2500	2500
	Bolster to ground				mm	700	700	700	750	650	690	750
	Load of bolster				ton	30	35	40	50	50	50	50
	Moving speed		Customized		m/min	1.5-12	1.5-12	1.5-12	15.-12	1.5-12	1.5-12	1.5-12
	Moving speed				kN	15	15	15	15	15	15	15
	Pin lifting stroke length				mm	160	160	160	160	160	160	160
Cushion	Type		Customized			Single apical cap/having the latching(having the latching function or not selected by the customer)
	Capacity				kN	1000	1500	1500	2000	1000+2500	3000	3000
	Stroke length				mm	0-250 (Adjustable)	0-250 (Adjustable)	0-250 (Adjustable)	0-300 (Adjustable)	0-300 (Adjustable)	0-300 (Adjustable)	0-300 (Adjustable)
Press height beyond ground					mm	8300	8500	8800	10000	10000	10600	10600
Overall dimension			LR		mm	5950	5950	7100	7300	9600	9500	9800
			FB		mm	5680	5750	6520	6520	7200	9500	9800
Main motor					kW	90	110	132	180	200	250	315
Motor for slide adjustment					kW	7.5	7.5	11	11	18.5	18.5	18.5
Pit depth					mm	5800	6000	6000	6000	6000	6500	6500
Pit depth					ton	235	280	325	360	400	450	500
Air pressure used					MPa	0.6
